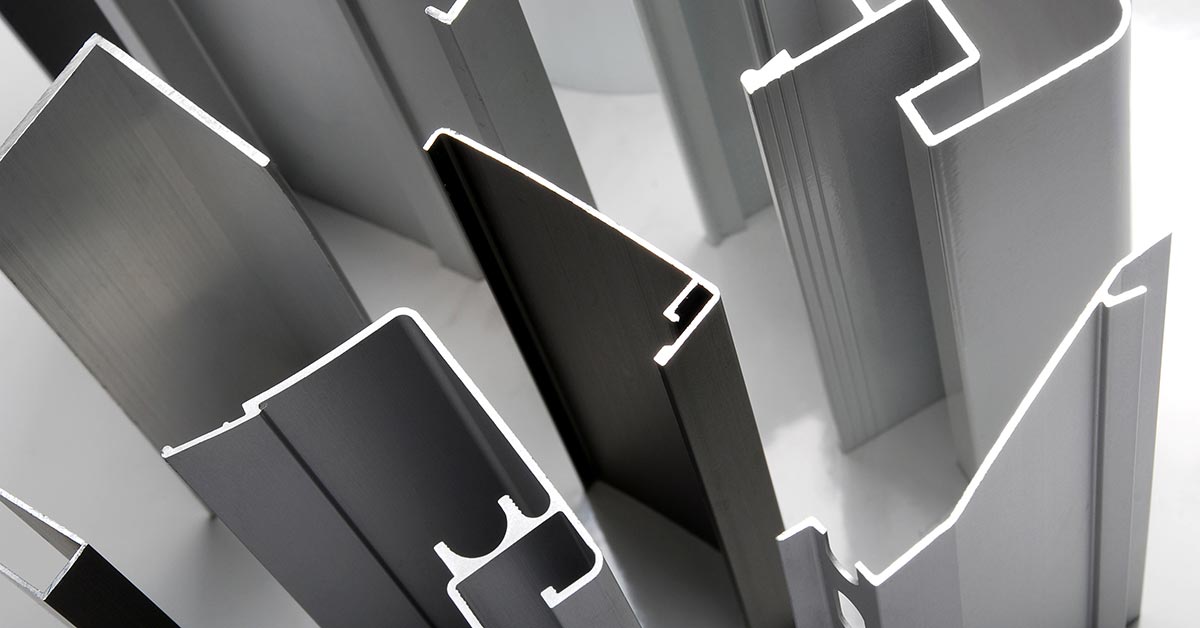

Alumiiniprofiilit ja -putket – muodot, mitat ja paino
Alumiiniprofiili voi tarkoittaa hyvin erilaista poikkileikkausta: U-profiilia, kulmalistaa, neliö- tai suorakaideputkea, pyöreää putkea, pyörötankoa tai lattaa. Sopivan tuotteen valinnassa pelkkä ulkomitta ei riitä, sillä seinämän paksuus ja profiilin muoto vaikuttavat sekä jäykkyyteen että painoon. Tässä oppaassa käydään läpi tavallisimmat alumiiniprofiilit ja -putket, mittojen lukeminen sekä käytännöllinen tapa arvioida alumiiniprofiilin paino kilogrammoina metriä kohti.
Mitä alumiiniprofiililla tarkoitetaan?
Alumiiniprofiili on yleisnimitys tuotteelle, jonka poikkileikkaus pysyy samana koko pituuden matkalla. Profiili voi olla umpinainen, kuten alumiini latta tai pyörötanko, tai ontto, kuten alumiini neliöputki. Lisäksi on avoimia muotoja, esimerkiksi alumiini U-profiili ja kulmalista. Teollisuudessa käytetään myös monimutkaisempia suulakepuristettuja erikoisprofiileja, joissa voi olla useita onteloita, uria ja vahvikkeita.
Kun profiileja verrataan, kannattaa erottaa toisistaan ulkomitat, seinämän paksuus ja poikkipinta-ala. Kaksi samankokoiselta näyttävää neliöputkea voivat painaa selvästi eri verran, jos toisessa on paksumpi seinämä. Samoin saman painoinen U-profiili ja kulmalista käyttäytyvät kuormituksessa eri tavalla, koska materiaali sijaitsee poikkileikkauksessa eri kohdissa.
| Profiilin muoto | Miten mitat yleensä ilmoitetaan? | Tyypillinen käyttötapa |
|---|---|---|
| U-profiili | Korkeus × laipan leveys × ainevahvuus | Reunukset, kehykset, ohjaimet ja kevyet rakenteet |
| Kulmalista eli L-profiili | Sivut × ainevahvuus, esimerkiksi 40 × 40 × 4 mm | Kulmien vahvistaminen, kehikot ja kiinnitysrakenteet |
| Neliöputki | Leveys × korkeus × seinämä, esimerkiksi 40 × 40 × 2 mm | Rungot, telineet, kalusterakenteet ja kehikot |
| Suorakaideputki | Leveys × korkeus × seinämä, esimerkiksi 60 × 40 × 2 mm | Rakenteet, joissa jäykkyyttä tarvitaan enemmän tiettyyn suuntaan |
| Pyöreä putki | Ulkohalkaisija × seinämä, esimerkiksi Ø30 × 2 mm | Kaiteet, kehikot, putkirakenteet ja tekniset sovellukset |
| Pyörötanko | Halkaisija, esimerkiksi Ø20 mm | Koneistus, akselimaiset osat ja yksityiskohdat |
| Latta | Leveys × paksuus, esimerkiksi 40 × 5 mm | Kiinnikkeet, listat, tukiosat ja jatkojalostus |
Alumiiniprofiilin paino: peruskaava
Profiilin painon arviointi perustuu sen tilavuuteen ja materiaalin tiheyteen. Alumiinin tiheytenä käytetään tavallisissa laskelmissa usein noin 2 700 kg/m³ eli 2,7 g/cm³. Todellinen tiheys vaihtelee hieman seoksen mukaan, joten tarkassa suunnittelussa kannattaa käyttää materiaalitoimittajan ilmoittamaa arvoa.
Kun poikkipinta-ala tunnetaan neliömillimetreinä, yhden metrin painon voi arvioida hyvin yksinkertaisesti:
Paino kg/m ≈ poikkipinta-ala mm² × 0,0027
Jos profiilin poikkipinta-ala on esimerkiksi 300 mm², yhden metrin laskennallinen paino on noin 300 × 0,0027 = 0,81 kg. Viiden metrin kappale painaisi samalla oletuksella noin 4,05 kg. Käytännössä valmistajan tuotetaulukon kg/m-arvo on tarkempi, koska siinä huomioidaan profiilin todellinen geometria, pyöristykset ja valmistustoleranssit.
Esimerkkejä alumiiniprofiilien ja -putkien painosta
Seuraavat luvut ovat laskennallisia esimerkkejä, eivät tietyn valmistajan tuotepainoja. Niissä käytetään 2 700 kg/m³:n tiheyttä ja yksinkertaistettua geometriaa ilman nurkkapyöristyksiä.
| Esimerkkiprofiili | Poikkipinta-alan periaate | Paino noin kg/m |
|---|---|---|
| Alumiini latta 40 × 5 mm | 40 × 5 = 200 mm² | 0,54 |
| Pyörötanko Ø20 mm | π × 20² / 4 ≈ 314 mm² | 0,85 |
| Neliöputki 40 × 40 × 2 mm | 40 × 40 − 36 × 36 = 304 mm² | 0,82 |
| Suorakaideputki 60 × 40 × 2 mm | 60 × 40 − 56 × 36 = 384 mm² | 1,04 |
| Pyöreä putki Ø30 × 2 mm | Ulkoympyrän ala − sisäympyrän ala | 0,48 |
| Kulmalista 40 × 40 × 4 mm | Kaksi 40 × 4 mm osaa, yhteinen kulma vähennettynä | 0,82 |
Taulukosta näkyy, miksi pelkkä ulkomitta ei kerro painoa. Esimerkiksi 40 × 40 mm neliöputki on ontto, kun taas saman ulkomitan umpinainen neliötanko sisältäisi paljon enemmän materiaalia. Profiilin kustannuksia tai käsiteltävyyttä arvioitaessa kg/m-arvo on siksi usein hyödyllisempi vertailuluku kuin pelkkä leveys tai korkeus.
Miten alumiiniputken paino lasketaan?
Neliö- ja suorakaideputkessa poikkipinta-ala saadaan vähentämällä ulkomittojen muodostamasta suorakulmiosta sisäaukon ala. Jos ulkoleveys on B, ulkokorkeus H ja seinämän paksuus t, yksinkertaistettu kaava on:
A = B × H − (B − 2t) × (H − 2t)
Tämän jälkeen pinta-ala kerrotaan luvulla 0,0027, jolloin saadaan likimääräinen paino kilogrammoina metriä kohti. Kaava sopii hyvin alustavaan vertailuun, mutta todellisissa suulakepuristetuissa putkissa kulmat ovat usein pyöristettyjä, joten valmistajan arvo voi poiketa laskelmasta.
Pyöreässä alumiiniputkessa vähennetään sisäympyrän pinta-ala ulkoympyrän pinta-alasta. Jos ulkohalkaisija on D ja seinämä t, sisähalkaisija on D − 2t. Poikkipinta-ala on siten:
A = π / 4 × (D² − (D − 2t)²)
Pyörötangossa sisäaukkoa ei ole, joten pinta-ala on vain π × D² / 4. Umpinaisen tangon paino kasvaa nopeasti halkaisijan kasvaessa, koska poikkipinta-ala riippuu halkaisijan neliöstä.
U-profiili, kulmalista, pyörötanko vai latta?
Profiilin valinta riippuu käyttötarkoituksesta. Alumiini U-profiili ympäröi kappaletta kolmelta sivulta ja toimii hyvin esimerkiksi reunuksena tai ohjaimena. Alumiini kulmalista muodostaa L-muodon, jolla voidaan suojata kulmaa tai liittää kaksi pintaa toisiinsa. Molemmat ovat avoimia profiileja, mutta niiden poikkileikkaus ja kuormituskäyttäytyminen ovat erilaisia.
Alumiini pyörötanko ja alumiini latta ovat umpinaisia tuotteita. Pyörötanko sopii hyvin koneistettaviin osiin ja pyöreää geometriaa vaativiin kohteisiin. Latta taas on suoraviivainen vaihtoehto kiinnikkeisiin, tukipaloihin ja osiin, joita sahataan, porataan tai työstetään edelleen. Jos rakenne halutaan kevyemmäksi, ontto neliö- tai suorakaideputki voi tarjota suuremman ulkomitan ilman umpiprofiilin koko materiaalimäärää.
Mitat kannattaa lukea ennen painon vertaamista
Tuotenimissä mittojen järjestys ei aina ole täysin itsestään selvä. Esimerkiksi merkintä 60 × 40 × 2 mm tarkoittaa tavallisesti suorakaideputkea, jonka ulkomitat ovat 60 ja 40 mm ja seinämän paksuus 2 mm. Kulmalistassa 40 × 40 × 4 mm tarkoittaa yleensä kahta 40 mm sivua ja 4 mm ainevahvuutta. Pyöreässä putkessa Ø30 × 2 mm tarkoittaa 30 mm ulkohalkaisijaa ja 2 mm seinämää.
Erikoisprofiileissa pelkkä nimellismitta ei kuitenkaan riitä painon laskemiseen. Jos poikkileikkauksessa on uria, useita onteloita tai vaihtelevia seinämänpaksuuksia, helpoin tapa on käyttää teknisessä piirustuksessa ilmoitettua poikkipinta-alaa tai valmistajan kg/m-arvoa. Näin vältytään siltä, että monimutkainen muoto korvataan liian karkealla suorakulmio-oletuksella.
Paino, hinta ja materiaalin jatkokäsittely ovat eri asioita
Alumiiniprofiilin paino auttaa arvioimaan esimerkiksi kokonaismassaa, kuljetusta ja materiaalimäärää, mutta se ei yksin kerro valmiin profiilin ostohintaa. Profiilin hintaan voivat vaikuttaa seos, valmistusmenetelmä, poikkileikkauksen monimutkaisuus, pintakäsittely, toleranssit, pituus ja tilausmäärä. Jos tarkoitus on seurata raaka-aineen markkinahintaa, katso erikseen alumiinin hinta tänään.
Pintakäsittelyllä ja jatkojalostuksella on myös oma merkityksensä. Esimerkiksi anodisoidun alumiinin ominaisuudet liittyvät pinnan suojaamiseen ja ulkonäköön, eivät profiilin perusgeometrian painolaskentaan. Jos profiileja on tarkoitus liittää hitsaamalla, materiaaliseos, pinnan puhtaus ja käytettävä menetelmä kannattaa tarkistaa erikseen alumiinin hitsausoppaasta.
Myös uuden profiilin ostohinta ja ylijäämäpalojen romuarvo ovat eri asioita. Jos kyse on käytöstä poistettujen profiilien, putkien tai muun alumiiniromun lajittelusta ja arvon muodostumisesta, aihetta käsitellään tarkemmin sivulla alumiiniromun ostohinta.
Milloin kg/m-arvo on käytännössä hyödyllinen?
Kilogrammaa metriä kohti on kätevä yksikkö etenkin silloin, kun samaa profiilia tarvitaan useita metrejä. Jos valmistaja ilmoittaa esimerkiksi 0,82 kg/m ja profiilia tarvitaan 12 metriä, materiaalin kokonaismassa on noin 9,84 kg ennen mahdollisia hukkapaloja, liitososia tai muita komponentteja. Tällainen laskelma auttaa arvioimaan käsiteltävyyttä, kuljetusta ja rakenteen kokonaismassaa jo ennen tilausta.
Rakenteellisessa mitoituksessa pelkkä paino ei kuitenkaan riitä. Profiilin jäykkyyteen vaikuttavat muun muassa poikkileikkauksen muoto, mitat, seinämäpaksuus, materiaaliseos, kuormitussuunta ja liitokset. Jos profiili tulee kantavaan tai turvallisuuskriittiseen rakenteeseen, mitoitus kannattaa tehdä kohteen vaatimusten ja asianmukaisten teknisten arvojen perusteella.
Usein kysyttyä alumiiniprofiilien painosta
Paljonko metri alumiiniprofiilia painaa?
Se riippuu poikkipinta-alasta ja seoksesta. Yksinkertaisessa arviossa poikkipinta-ala mm² kerrotaan luvulla 0,0027. Monimutkaiselle profiilille tarkin tieto löytyy valmistajan ilmoittamasta kg/m-arvosta.
Mikä on alumiinin tiheys painolaskennassa?
Käytännön laskelmissa käytetään usein noin 2 700 kg/m³ eli 2,7 g/cm³. Eri alumiiniseosten tiheys voi poiketa tästä hieman.
Miten alumiini neliöputken paino lasketaan?
Vähennä sisäaukon pinta-ala ulkomittojen muodostamasta pinta-alasta ja kerro saatu poikkipinta-ala alumiinin tiheydellä. Kun mitat ovat millimetreinä, poikkipinta-ala mm² × 0,0027 antaa likimääräisen kg/m-arvon.
Onko U-profiilin ja kulmalistan paino sama samoilla ulkomitoilla?
Ei välttämättä. Paino määräytyy todellisen poikkipinta-alan mukaan. U-profiilissa on kolme seinämäosaa, kulmalistassa kaksi, ja lisäksi nurkkapyöristykset sekä ainevahvuudet voivat erota.
Yhteenveto
Alumiiniprofiilien ja -putkien vertailussa tärkeimmät tiedot ovat profiilin muoto, ulkomitat, seinämän paksuus ja paino metriä kohti. Yksinkertaisille muodoille painon voi arvioida poikkipinta-alan ja noin 2 700 kg/m³:n tiheyden avulla. Neliöputkessa, pyöreässä putkessa, kulmalistassa ja umpinaisissa tangoissa poikkipinta-ala lasketaan eri tavalla, joten saman näköinen ulkomitta ei tarkoita samaa painoa. Kun tarkkuudella on merkitystä, käytä aina valmistajan teknistä piirustusta tai ilmoitettua kg/m-arvoa.
